Компания Suzhou Blauberg Motoren Technology Co., Ltd. является одним из ведущих производителей и поставщиков центробежных вентиляторов постоянного тока blauberg bd-b175b-ec-00 175mm в Китае. Добро пожаловать на покупку высококачественной продукции по индивидуальному заказу, произведенной в Китае, здесь и получите предложение на нашем заводе. Для консультации по цене свяжитесь с нами.
Blauberg BD-B175B-EC-00 — это 175-мм центробежный вентилятор постоянного тока с загнутыми назад лопатками, предназначенный для работы при напряжении 24 В постоянного тока. В нем используется крыльчатка PA+GF, вращение по часовой стрелке, если смотреть на ротор, степень защиты IP55 и управление скоростью 0–10 В постоянного тока/ШИМ с обратной связью FG.
Основная информация
| Модель №. | BD-B175B-EC-00 | Тип продукта | Центробежный вентилятор постоянного тока с загнутыми назад лопатками |
| Номинальное напряжение | 24 В постоянного тока | Диапазон напряжения | 19–29 В постоянного тока |
| Номинальная скорость | 4400 ±5% об/мин | Максимальная входная мощность | 85 W |
| Максимальный входной ток | 3.6 A | Уровень звука | 72 дБ(А) |
| Температура окружающей среды | от -25 до +60 градусов | Размер вентилятора | 175×175×68,5 мм |
| Рейтинг защиты | IP55 | Класс изоляции | Класс Б |
Техническое описание
| Материал рабочего колеса | ПА+ГФ | Количество лезвий | 7 |
| Направление воздушного потока | все вокруг | Вращение | По часовой стрелке, если смотреть в сторону ротора |
| Подшипник двигателя | Шарикоподшипник | Режим работы | S1 |
| Контроль скорости | 0–10 В постоянного тока/ШИМ | Выходной сигнал | ФГ, 2 импульса на оборот |
| Защита двигателя | Блокировка ротора, тепловая защита, повышенное/пониженное напряжение, сверхток и плавный пуск | Длина кабеля | 500 ±20 мм |
| Положение установки | Любой | Соответствие | CCC, CE и RoHS |
Применение продукта
| 1 | Зарядная колонка | 9 | Проект охлаждения оборудования |
| 2 | Система дымоудаления на кухне | 10 | Проект вентиляционной установки |
| 3 | Проект ФФУ | 11 | Проект AHU (Вентиляционная установка) |
| 4 | Охлаждение компьютерного зала | 12 | Проект очистителя воздуха |
| 5 | Вентилятор с кондиционером-кондиционером для железнодорожных транспортных перевозчиков | 13 | Проект теплообменника нагревателя |
| 6 | Электроприборы | 14 | Проект телекоммуникационного контейнера |
| 7 | Проект ФанГрид | 15 | Проект охлаждения центра обработки данных |
| 8 | Проект вентиляционного оборудования | 16 |
Воздушные характеристики
Диапазон кривой указан в спецификации: расход воздуха Q 0–700 м³/ч; статическое давление Р 0-800 Па.
Производительность по воздуху измерена в соответствии с AMCA 210 / GB 1236, категория установки A. Значения действительны при указанных условиях измерения и могут меняться в зависимости от установки; отклонения от стандартной конфигурации необходимо проверять на установленном агрегате.
Габаритные размеры

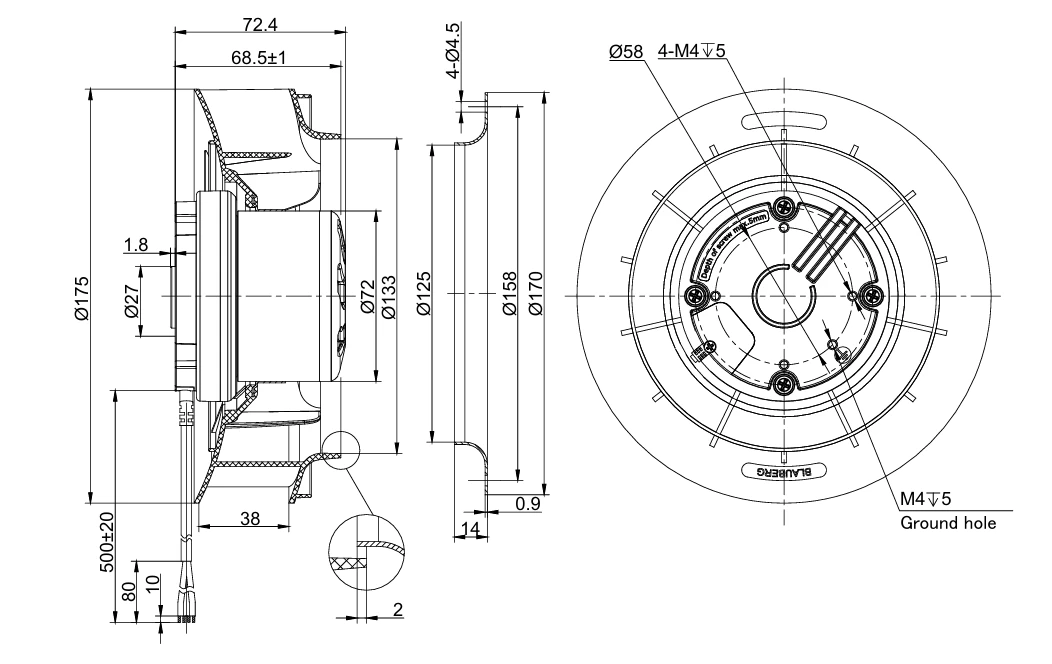

Размер вентилятора: 175×175×68,5 мм. На габаритном чертеже показана осевая глубина 68,5 ± 1 мм, длина кабеля 500 ± 20 мм, входное кольцо и монтаж M4 с винтом- максимальной глубиной 5 мм.
Электрическое соединение
U1: положительный источник питания (+24 В постоянного тока); U2: Земля; U3: 0-вход управления скоростью 10 В/ШИМ; U4: Выход тахометра FG, 2 импульса на оборот.
Питание Vfg и подтягивающий- резистор подключаются заказчиком: Vfg=3.3-30 В постоянного тока; R Больше или равно 1000 × Vfg Ом.
Скачать
BD-B175B-EC-00-Техническая спецификация.pdf
